1.1.- ¿Son todas las corrientes eléctricas iguales?
Caso de estudio
Para explicar a Amal los "secretos" de la electricidad, Juan le hace a veces preguntas muy extrañas. Una vez le preguntó: "¿Has probado alguna vez a conectar una linterna a un enchufe o has intentado hacer funcionar el microondas a pilas?".
Pues eso mismo te preguntamos nosotros ahora, ¿lo has hecho? Sinceramente, creemos que no, pero si lo has intentado habrás visto que no sirve para nada. ¿Por qué será?...
Pues se debe a que hay dos clases de corriente eléctrica y cada aparato necesita la suya:

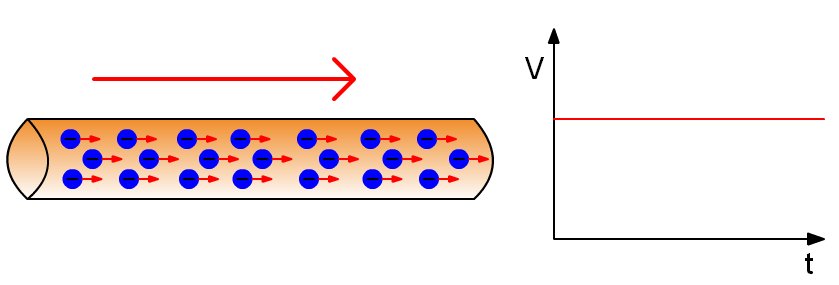

- La corriente continua (CC), en la que los electrones circulan siempre en el mismo sentido. Es la producida por pilas, baterías, dinamos y células fotovoltaicas.

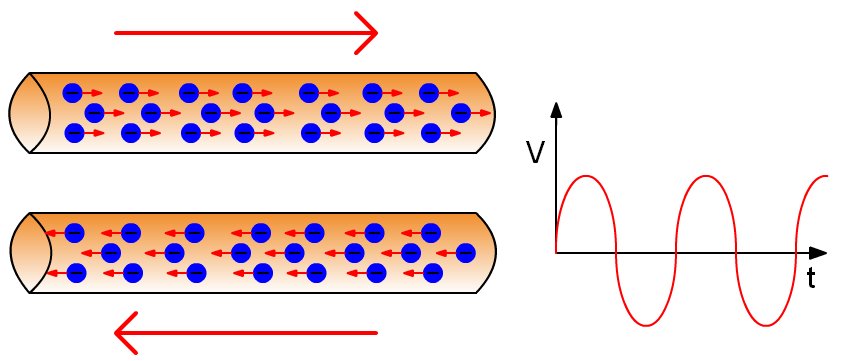

- La corriente alterna (CA), en la que los electrones cambian constantemente su sentido de circulación. Es la producida por los alternadores.
 |
 |
| Corriente continua |
Corriente alterna |
Pre-conocimiento
Imagen: flickr.com / augustocf
¿Te gustaría ver todo esto en movimiento?
Pues pulsa en el siguiente enlace para verlo en una animación:
Tipos de corriente eléctrica
AC/DC es el nombre de una famosa banda de heavy metal que lleva dando caña desde mediados de los años 70. Su nombre está formado por las iniciales en inglés de los dos tipos de corriente (alternating current/direct current)
¿Los conocías? Pulsa en el siguiente enlace para escuchar una de sus canciones
En el tipo de corriente que utilizan, encontramos otra importante característica de los circuitos electrónicos:
Actividad
Los circuitos electrónicos necesitan corriente continua para funcionar.
Por diversos motivos, en los enchufes de nuestras casas disponemos solo de corriente alterna. Por eso, no podemos enchufar directamente a ellos los aparatos electrónicos. Pero afortunadamente hay dispositivos que permiten convertir la corriente alterna en corriente continua; se llaman fuentes de alimentación.
Pre-conocimiento
Imagen: morguefile
¿Lo sabías?
Todos los aparatos electrónicos que enchufamos a la red o bien disponen internamente de una fuente de alimentación (por ejemplo: televisores, ordenadores…) o bien se conectan a través de una fuente de alimentación (que recibe nombres muy variados: transformador, convertidor, cargador, alimentador…)
Más adelante estudiaremos con algo de detalle como funcionan las fuentes de alimentación. Ahora, tras una pequeña autoevaluación, veremos algunas cosillas más sobre los circuitos eléctricos.
Pregunta de Elección Múltiple
|
CC
| |
|
CA
| |
|
BC
| |
|
JP
|
Muy bien. Has acertado.
Lo siento, inténtalo de nuevo.
|
Pila
| |
|
Dinamo
| |
|
Alternador
| |
|
Célula fotovoltaica
|
