1. Diseñando circuitos con Crocodile Clips

En los contenidos del tema has podido comprobar lo fácil que resulta el diseño de circuitos con el programa Crocodile Clips. En esta primera parte de la tarea te pedimos que pongas aprueba tu destreza diseñando circuitos con esta herramienta. Debes realizar el montaje de circuito con dos lámparas en paralelo en serie con una tercera y un interruptor que apague una sola bombilla.

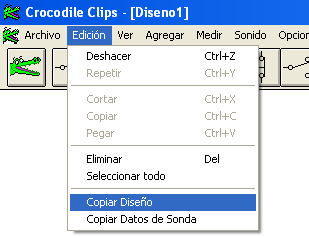

Realiza el circuito y toma una imagen para adjuntarla en la plantilla de la tarea. Para ello, una vez que tengas el diseño terminado, tienes que seleccionar en la barra de menú del programa las opción / Edición/Copiar diseño.



Imagen propia

Luego ve al lugar donde quieres insertarlo y pégalo.

2. A vueltas con el átomo.

La materia está formada por partículas subatómicas. Una de ellas, el electrón, es responsable de lo que conocemos por carga eléctrica.

Pero cómo es un átomo, de qué partículas se compone, cuáles son sus propiedades. En esta parte de la tarea te proponemos que realices un breve resumen sobre la estructura del átomo. Deberás anotar en el documento de la tarea las partículas que constituyen el átomo y cuál es su masa y su carga.

Para que te hagas una idea del tamaño de las partículas de las que estamos hablando te proponemos que hagas un ejercicio de comparación Tomando como referencia el diámetro de un átomo de hidrógeno 1,0586 × 10^-10 m y el diámetro de su núcleo 1 × 10^-15 m establece cuantas veces es mayor el átomo que su núcleo. Si aumentáramos el tamaño del núcleo hasta que fuera como una pelota de golf, que tiene un diámetro de 42 mm, que diámetro tendría nuestro átomo aumentado.

3. Poniendo en práctica la ley de Ohm

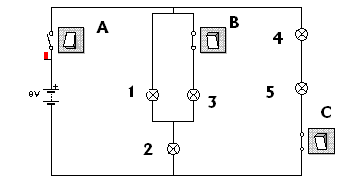

Ahora toca realizar mediciones y calcular utilizando la ley de Ohm. Vamos a utilizar el circuito representado en la figura. Diseña el circuito el la aplicación Crocodile y realiza las siguientes operaciones:

1. Lo primero que vas a hacer es medir tensiones e intensidades. Cierra los interruptores A y C y deja abierto el interruptor B.

En esas condiciones, debes conectar al circuito los aparatos de medida necesarios para medir la tensión y la intensidad de corriente que pasa por la bombilla 2 . Cuando lo tengas hecho, copia el diseño y pégalo en el espacio reservado para ello en la plantilla de la tarea.

2. Anota los valores de las medidas que has hecho en las casillas correspondientes de la tabla que encontrarás en a plantilla de la tarea.

3. Usando los valores que has medido, calcula la resistencia y la potencia de la bombilla 2.
