3.1.- Transistores
El transistor es la estrella de los componentes electrónicos. Hay diversos tipos, de los que el más sencillo es el transistor bipolar.
Está formado por la unión de tres cristales semiconductores de distinto tipo.
- Un cristal central, llamado base y que puede ser P o N.
- Dos cristales laterales, llamados emisor y colector, que son de distinto tipo que el cristal de la base.
Imagen: wikimedia commons
Pre-conocimiento
Como ves, de nuevo la unión PN aparece como básica en los componentes semiconductores. En el caso del transistor se trata de dos uniones PN "enfrentadas"

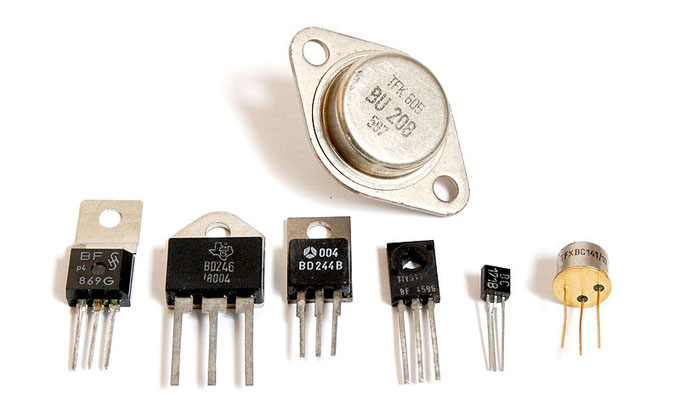

En realidad, el transistor es diminuto, tan solo ocupa una pequeña parte del dispositivo "que se ve", la cápsula, de la que salen tres patillas que son los terminales que sirven para conectar el dispositivo al resto del circuito.
La cápsula lo protege y permite manipularlo.
Actividad
La base actúa como un "grifo" que controla la corriente que pasa del colector al emisor.
El transistor tiene tres modos de funcionamiento: en corte, en activa y en saturación.
Estos modos se corresponden con las tres funciones que puede realizar en un circuito: interruptor abierto, amplificador e interruptor cerrado.
-

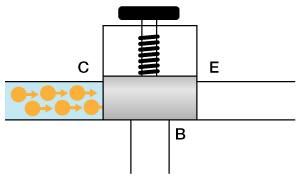

Funciona en corte cuando no circula corriente por la base.
Colector y emisor están aislados entre sí y no puede circular corriente entre ellos, como si se tratara de un interruptor abierto, no deja pasar la corriente.
Al no circular corriente por la base, el "grifo" está cerrado y no pasa la corriente del colector al emisor.
-

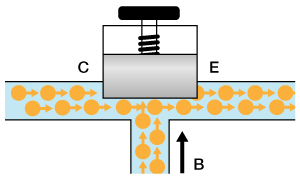

Funciona en activa cuando circula por la base una pequeña corriente, de unos pocos mA.
Colector y emisor están parcialmente "comunicados" y entre ellos fluye una corriente directamente proporcional a la de base, pero mucho mayor, hasta de varios amperios.
Cuanto mayor sea la corriente de base, mayor será la corriente colector-emisor. En un circuito actúa como un amplificador. La pequeña corriente de la base puede controlar una corriente mucho más grande entre colector y emisor.
La pequeña corriente de base "abre" el paso a una corrientemayor entre colector y emisor.
-

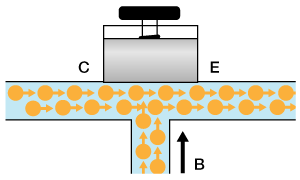

Funciona en saturación cuando la corriente que circula por la base supera un cierto valor.
Colector y emisor están completamente comunicados y toda la corriente que entre por el colector sale por el emisor.
En un circuito actúa como un interruptor cerrado, dejando pasar toda la corriente.
La corriente de base ha conseguido "abrir por completo" el paso entre colector y emisor.
El transistor es uno de los ejemplos más claros de otra de las características de los circuitos electrónicos: el control.
Actividad
Los circuitos electrónicos suelen realizar funciones de control sobre otros circuitos, de tal modo que usando pequeñas potencias de trabajo se pueden controlar otras más grandes.
Pregunta de Elección MúltipleAutoevaluación
1. ¿Cuál es el cristal central de un transistor, que controla la corriente que circula entre los otros dos cristales del mismo?
|
El colector
| |
|
La base
| |
|
El emisor
|
Lo siento, no has elegido la opción correcta.
¡Excelente! Has elegido bien.
|
Corte
| |
|
Activa
| |
|
Saturación
|
|
Corte
| |
|
Saturación
| |
|
Activa
|
|
Corte
| |
|
Activa
| |
|
Saturación
|
