3.3.- ¿Tú la escuchas?
Caso de estudio

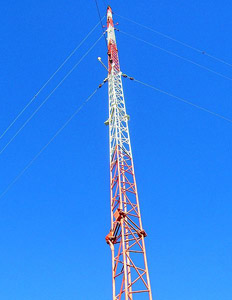

Imagen: MEC-ITE
La radio es un medio de comunicación tan extendido y tan conocido que probablemente lo sepas todo sobre ella. Pero quizá haya alguna cosa importante que se te escape ¿Sabes lo que significan las siglas FM y AM? ¿Sabes en qué se diferencian las emisoras de FM de las de AM?
Sigue leyendo y lo comprenderás.
La radio tiene dos características que la definen perfectamente:
- El mensaje radiofónico es un sonido: voz y música.
- El medio de transmisión que utiliza es inalámbrico.
En la emisora de radio, el sonido que se quiere transmitir es convertido en una señal eléctrica gracias a un micrófono.
Pre-conocimiento

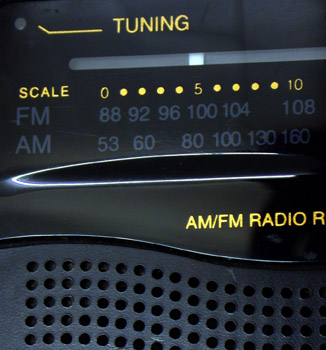

Imagen: wikimedia commons
Esa señal podría ya enviarse a una antena para que se propagase en forma de una onda electromagnética. Pero sería poco eficaz por varias razones:
- La intensidad de la señal generada por el micrófono es muy débil.
- La frecuencia de la señal es muy baja, por lo que se atenuaría rápidamente y el alcance de la transmisión sería muy pequeño.
- La señal interferiría con otras procedentes de otras emisoras que transmitirían en una frecuencia similar.
Todos estos problemas se resuelven mediante la amplificación y la modulación, que se aplican antes de que la señal sea transmitida por la antena.
La modulación consiste en "mezclar" la señal producida por el micrófono (la señal de audio) con otra señal de mayor frecuencia, conocida como portadora. Se realiza con un dispositivo electrónico llamado modulador, que hace que la señal de audio modifique las características de la portadora.
Hay dos tipos de modulación:
- La modulación en amplitud la usan las emisoras de AM (Amplitud Modulada) y consiste en hacer que la amplitud de la portadora dependa de la forma de la señal de audio.
- La modulación en frecuencia la usan las emisoras de FM (Frecuencia Modulada) y consiste en hacer que la frecuencia de la portadora dependa de la forma de la señal de audio.
La antena del receptor de radio recibe gran cantidad de señales de distinta frecuencia. Contiene un circuito sintonizador que sirve para seleccionar una frecuencia concreta (la de la emisora que queremos escuchar).
Tras sintonizarla, otro circuito, llamado demodulador, demodula, "deshace la mezcla" entre portadora y señal de audio. Ésta última señal se amplifica y se envía a los altavoces, que reproducen el sonido original.
Pre-conocimiento
¡Vaya lío!
A ver si con las siguientes animaciones ves un esquema del proceso completo de una comunicación radiofónica, y te queda claro:
¿Te has fijado que las emisoras musicales suelen ser de FM?
Las interferencias afectan principalmente a la amplitud de las señales, y en menor medida a la frecuencia de las mismas, por lo que la calidad de la emisión en FM es superior a la de AM
Además, las emisoras de AM usan para la portadora un rango de frecuencias entre los 520 y los 1065kHz, con canales de un ancho de banda de 5kHz, mientras que las emisoras de FM emiten portadoras en un rango de frecuencias de entre 88 y 108MHz, con canales de 15KkHz de ancho de banda (el doble si se trata de una emisora en estéreo).
Al dedicar más ancho de banda a cada canal, la información que se puede transmitir en FM puede ser más compleja, lo que permite "codificar" la música con más "detalle", más calidad.
Pregunta de Elección MúltipleAutoevaluación
1. ¿Cuál de las siguientes características es típica de la radio?
|
Se trata de una comunicación alámbrica.
| |
|
Se trata de una comunicación inalámbrica.
| |
|
El mensaje que transmite es audiovisual.
|
En absoluto
¡Excelente! Se nota que estás atent@
|
Porque es una señal muy intensa.
| |
|
Porque contiene muchas interferencias.
| |
|
Porque su frecuencia es muy baja y el alcance de la señal sería muy pequeño.
|
|
En aumentar la tensión de la señal producida por el micrófono.
| |
|
En combinar la señal producida por el micrófono con otra señal de más frecuencia.
| |
|
En sustituir la señal producida por el micrófono por otra señal: la portadora.
|
|
En hacer que la señal de audio modifique la amplitud de la portadora.
| |
|
En hacer que la señal de audio modifique la frecuencia de la portadora.
| |
|
En hacer que la portadora modifique la frecuencia de la señal de audio.
| |
|
En hacer que la portadora modifique la amplitud de la señal de audio.
|
