Diseño de Presentaciones en la Enseñanza (OpenOffice)
Módulo 4: Edición de gráficos
Etiquetas de datos
Las Etiquetas de datos son los propios datos que introducimos en la ventana Tabla de datos, y que podemos hacer que se coloquen en el gráfico de diferentes formas y con diferentes formatos. Para mostrar las Etiquetas de datos debemos ejecutar el comando Insertar>Etiqueta datos y veremos aparecer el cuadro de diálogo Etiquetas de datos de la serie de dato, que nos muestra la figura 11.32.

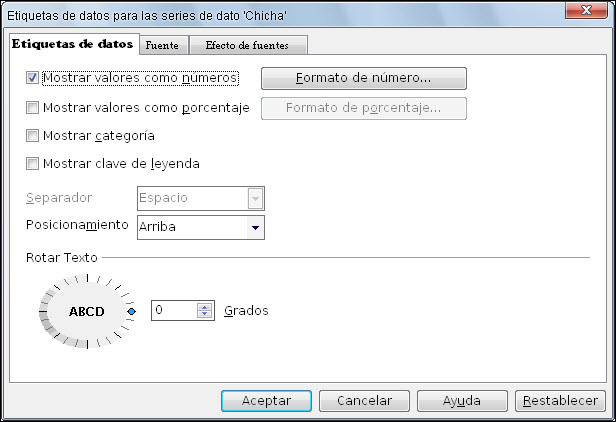

Figura 11.32. Cuadro de diálogo Etiqueta de datos
- Mostrar valores como números: si activamos esta casilla se mostrarán las etiquetas de datos por encima de cada una de las columnas del gráfico. Los valores que aparecen en la etiqueta se pueden mostrar en formato de número tal cual lo hemos introducido en la ventana Datos del diagrama o podemos hacer clic sobre el botón Formato de número que se activa a su derecha para llegar al cuadro de diálogo Formato de número y desde él seleccionar el formato que más nos interese.
- Mostrar valores como porcentaje: para mostrar la etiqueta como porcentaje y también permite elegir el formato que llevará.
- Mostrar categoría: si marcamos esta casilla veremos que junto a la etiqueta de cada valor aparece el texto que introducimos como cabecera de fila.
- Mostrar clave de leyenda: activando esta casilla veremos aparecer, delante del valor de cada columna, un pequeño cuadrado como el que muestra la leyenda.
- Separador: esta opción sólo estará activa si seleccionamos más de una casilla de las anterioes y en ella podemos elegir el tipo de separación que se colocará entre las diferentes etiquetas. Puede utilizarse Espacio, Coma, Semicoma o Nueva línea.
- Posicionamiento: en este cuadro de lista nos ofrece seis posiciones para colocar la etiqueta con respecto a la columna: Arriba, Abajo, Centro, Afuera, Adentro y Cerca del origen.
- Rotar texto: esta circunferencia y el cuadro de texto que aparece a su lado nos permite cambiar la orientación del texto de las etiquetas.
Para modificar los atributos de las etiquetas de datos podemos utilizar las otras dos pestañas de este cuadro de diálogo. Si ya las tenemos insertardas las seleccionamos previamente y ejecutamos el comando Formato>Formato de selección. También podemos seleccionar sólo una de las etiquetas y realizar cambios sobre ella.
Nota
Actividad 11.6.
Como práctica de este apartado realiza los cambios necesarios para que el gráfico con el que estamos trabajando tenga la apariencia que se muestra en la figura 11.33.

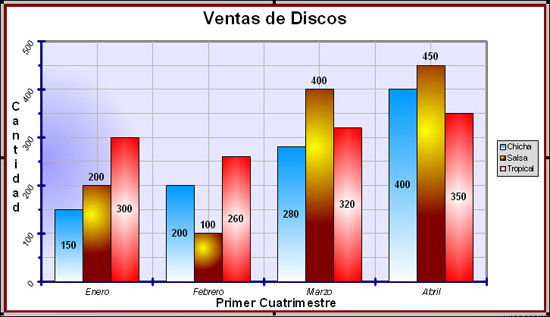

Figura 11.33. Gráfico con etiquetas en las series
